如何選擇合適設備配套風機
來源：風臣風機
瀏覽：1384
發布日期：2019-09-24
柜式通風機械配套風機
一般通風機包括離心式風機和軸流式風機，其中軸流式通風機：風量大；但風壓低。而離心式通風機的風壓相對較高。在較大型的暖通系統黎，由于通風管道較長，轉接彎頭較多，所以需要的風壓較大，一般用戶在選擇通風機時。為了降低噪聲，一般會選擇離心風機，然后在離心風機外加隔音箱體。一般業內稱為低噪聲離心風機箱。
一.?離心式通風機和軸流式通風機的結構原理

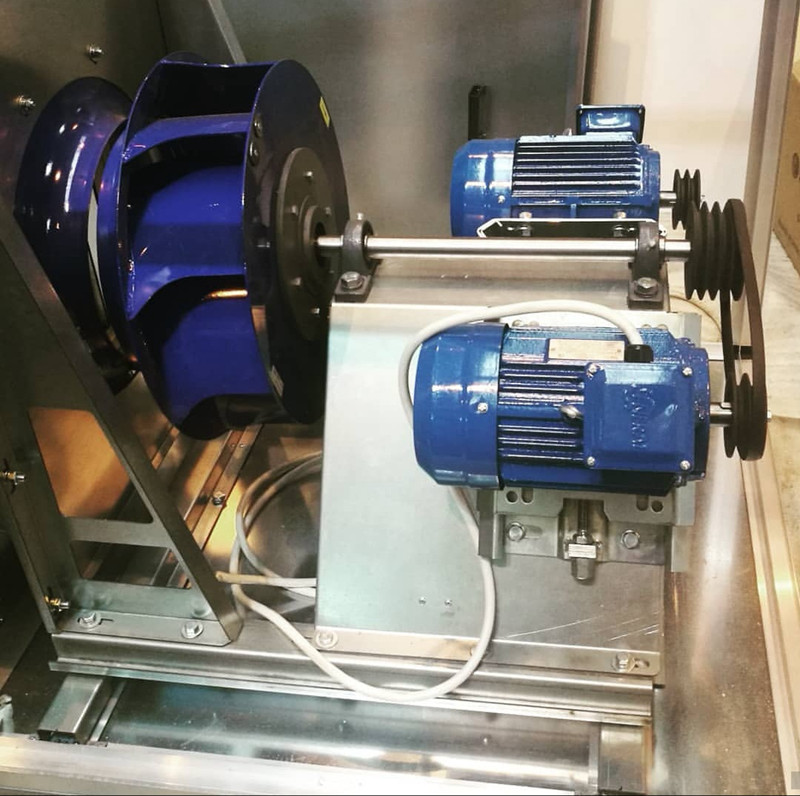

(1)?離心風機主要由風機葉輪、流道蝸殼、風機主傳動軸、離心風機進風口、三相電動機等部分組成，根據機型的不同，風機葉輪上的葉片也會不同，風機傳動軸由電動機驅動旋轉，氣體由風機進風口吸入，在離心力的作用下空氣被吸進風機葉輪然后經過風機流道蝸殼，從而獲得了動能與壓能，最后從風機出風口排出。當葉輪中的空氣被擠壓后，葉輪中心位置形成負壓。空氣在風機葉輪做功情況下，氣體由進風口吸入葉輪，再次獲得動能后被排出，形成連續的空氣流動。
(2)?軸流風機主要有風葉（包含鋁合金、碳鋼、不銹鋼、玻璃鋼材質）、風機圓筒、風機傳動主軸、集風器、風機導葉、電機等部分組成，風機葉片安裝或焊接于風機輪轂上，葉片旋轉時將空氣流體吸入并向前方排出。風機的葉輪在電機的驅動下旋轉，空氣由風機圓筒一端吸入，從另一端排出。我們把這種空氣流動與葉輪旋轉軸相互平行的風機稱為軸流風機。
二.?一般通風機的基本性能參數
(1)?風機流量(Flow?Rate)—是指通風機在標準大氣壓情況下做功時，在同一單位時間內所輸送的氣體容積，稱為風機流量量，以符號F表示，單位為m3/h;
(2)全壓(或風壓Pa)—是指每立方空氣經過通風機時所獲得的動壓和靜壓之和，單位為：Pa;
(3)?軸功率(N)—是指電動機施加在風機軸上的功率，單位為：KW;
(4)?有效功率(Nx)—是指空氣經過通風機后，減去損耗功率，實際獲得的功率，單位為：KW;
(5)?效率(η)—一般通風機的有效功率與軸功率的比值;簡單的方式為：電機的額定電流能達到的百分比。
(6)?轉數(n)—通風機葉輪每分鐘的轉速數，電機直聯式為電機轉速，皮帶傳動式為風機設計轉速。單位為：r/min。
三.?一般通風機的選擇
(1)?根據被輸送氣體(空氣)的成份和性質以及阻力損失大小，從而選擇不同類型的通風機。比如：用于輸送易燃易爆氣體時，應選用鋁制葉輪及防爆電機，含腐蝕性氣體的空氣時，防腐性的風機（不銹鋼材質或玻璃鋼材質）;在輸送含塵濃度高的空氣時，用耐磨性高材質的材料制作通風機；離心風機一般用于風壓需要高的工況，很多的機械設備，凈化設備，通風設備使用居多；軸流風機一般用于風量大，風壓低的工況為主，多用于通風換氣，散熱，小型排煙居多。
(2)?根據暖通系統的通風量及風道的阻力損失，按照風機產品圖冊選型，選取合適的風機型號。由于通風機在運行過程中產生的磨損和通風管道的不嚴密處產生的滲風量，應對通風系統計算的風量和風壓附加安全系數。即：
風機風量=(1.05～1.1)風量
風機全壓=(1.10～1.15)風機全壓
請按照流量和全壓這兩個參數來選擇風機，而不是因功率來選擇風機。另外，風機產品圖冊中所提供的性能選擇表或性能曲線，是指標準大氣壓下的空氣。所以，當實際通風系統中空氣條件與標準大氣壓相差較大時，應對參數進行修改換算。
四.?離心風機與軸流風機的安裝方式：
離心式通風機應當安裝在混凝土基礎上，吊裝或座地，應固定牢固，并配套減震器安裝，確保運行過程中穩定，同時也根據風機使用說明上的維護時間段，對風機進行檢查，也可尋求風機廠家進行定期維護和檢查。
軸流風機一般安裝在管道中間或末端。安裝在風道中間時，風機兩端必須靈活連接，防止啟停時晃動，風機可安裝在角鋼制成的支架上，然后支架可固定在墻、柱或混凝土樓板下。如果對隔振有特殊要求，風機應安裝在隔振基座上。
佛山風機廠家-風臣，是一家專業風機制造企業，公司擁有強大的生產設備能滿足客戶風機定制化的產品，專注各類機械設備配套風機，滿足各方面用途的客戶需求。主要生產軸流式通風機、中高壓離心風機、環保除塵風機、廚房排煙風機及空氣凈化風機配套，一般通風換氣降溫排氣等用途風機系列。
一般通風機包括離心式風機和軸流式風機，其中軸流式通風機：風量大；但風壓低。而離心式通風機的風壓相對較高。在較大型的暖通系統黎，由于通風管道較長，轉接彎頭較多，所以需要的風壓較大，一般用戶在選擇通風機時。為了降低噪聲，一般會選擇離心風機，然后在離心風機外加隔音箱體。一般業內稱為低噪聲離心風機箱。
一.?離心式通風機和軸流式通風機的結構原理
(1)?離心風機主要由風機葉輪、流道蝸殼、風機主傳動軸、離心風機進風口、三相電動機等部分組成，根據機型的不同，風機葉輪上的葉片也會不同，風機傳動軸由電動機驅動旋轉，氣體由風機進風口吸入，在離心力的作用下空氣被吸進風機葉輪然后經過風機流道蝸殼，從而獲得了動能與壓能，最后從風機出風口排出。當葉輪中的空氣被擠壓后，葉輪中心位置形成負壓。空氣在風機葉輪做功情況下，氣體由進風口吸入葉輪，再次獲得動能后被排出，形成連續的空氣流動。
(2)?軸流風機主要有風葉（包含鋁合金、碳鋼、不銹鋼、玻璃鋼材質）、風機圓筒、風機傳動主軸、集風器、風機導葉、電機等部分組成，風機葉片安裝或焊接于風機輪轂上，葉片旋轉時將空氣流體吸入并向前方排出。風機的葉輪在電機的驅動下旋轉，空氣由風機圓筒一端吸入，從另一端排出。我們把這種空氣流動與葉輪旋轉軸相互平行的風機稱為軸流風機。
二.?一般通風機的基本性能參數
(1)?風機流量(Flow?Rate)—是指通風機在標準大氣壓情況下做功時，在同一單位時間內所輸送的氣體容積，稱為風機流量量，以符號F表示，單位為m3/h;
(2)全壓(或風壓Pa)—是指每立方空氣經過通風機時所獲得的動壓和靜壓之和，單位為：Pa;
(3)?軸功率(N)—是指電動機施加在風機軸上的功率，單位為：KW;
(4)?有效功率(Nx)—是指空氣經過通風機后，減去損耗功率，實際獲得的功率，單位為：KW;
(5)?效率(η)—一般通風機的有效功率與軸功率的比值;簡單的方式為：電機的額定電流能達到的百分比。
(6)?轉數(n)—通風機葉輪每分鐘的轉速數，電機直聯式為電機轉速，皮帶傳動式為風機設計轉速。單位為：r/min。
三.?一般通風機的選擇
(1)?根據被輸送氣體(空氣)的成份和性質以及阻力損失大小，從而選擇不同類型的通風機。比如：用于輸送易燃易爆氣體時，應選用鋁制葉輪及防爆電機，含腐蝕性氣體的空氣時，防腐性的風機（不銹鋼材質或玻璃鋼材質）;在輸送含塵濃度高的空氣時，用耐磨性高材質的材料制作通風機；離心風機一般用于風壓需要高的工況，很多的機械設備，凈化設備，通風設備使用居多；軸流風機一般用于風量大，風壓低的工況為主，多用于通風換氣，散熱，小型排煙居多。
(2)?根據暖通系統的通風量及風道的阻力損失，按照風機產品圖冊選型，選取合適的風機型號。由于通風機在運行過程中產生的磨損和通風管道的不嚴密處產生的滲風量，應對通風系統計算的風量和風壓附加安全系數。即：
風機風量=(1.05～1.1)風量
風機全壓=(1.10～1.15)風機全壓
請按照流量和全壓這兩個參數來選擇風機，而不是因功率來選擇風機。另外，風機產品圖冊中所提供的性能選擇表或性能曲線，是指標準大氣壓下的空氣。所以，當實際通風系統中空氣條件與標準大氣壓相差較大時，應對參數進行修改換算。
四.?離心風機與軸流風機的安裝方式：
離心式通風機應當安裝在混凝土基礎上，吊裝或座地，應固定牢固，并配套減震器安裝，確保運行過程中穩定，同時也根據風機使用說明上的維護時間段，對風機進行檢查，也可尋求風機廠家進行定期維護和檢查。
軸流風機一般安裝在管道中間或末端。安裝在風道中間時，風機兩端必須靈活連接，防止啟停時晃動，風機可安裝在角鋼制成的支架上，然后支架可固定在墻、柱或混凝土樓板下。如果對隔振有特殊要求，風機應安裝在隔振基座上。
佛山風機廠家-風臣，是一家專業風機制造企業，公司擁有強大的生產設備能滿足客戶風機定制化的產品，專注各類機械設備配套風機，滿足各方面用途的客戶需求。主要生產軸流式通風機、中高壓離心風機、環保除塵風機、廚房排煙風機及空氣凈化風機配套，一般通風換氣降溫排氣等用途風機系列。
